Wie man Streckmetall und Gitterrost mit einem Plasmaschneider schneidet

Das Schneiden von Streckmetall, Gitterrost, Drahtgewebe oder anderen offenen Gittermaterialien mit einem herkömmlichen Plasmaschneider ist eine frustrierende Angelegenheit. Jedes Mal, wenn der Lichtbogen einen offenen Spalt zwischen den Drähten durchquert, verliert er den Kontakt zum Werkstück und erlischt – dann muss er für den nächsten Draht von vorne beginnen. Bei einem einfachen Plasmaschneider bedeutet dies wiederholte Lichtbogenunterbrechungen, übermäßigen Verschleiß und eine schlechte Schnittqualität. Bei der Cutmaster-Produktreihe löst ein spezieller Gittermodus dieses Problem vollständig.

Dieser Artikel erklärt, was der Gittermodus ist, warum er wichtig ist, wie er verwendet wird und wann man beim ESAB Cutmaster 30+, 50+ und 70+ zwischen normalem und Gitterschneiden umschalten sollte.

Für einen vollständigen Überblick über die Cutmaster-Produktpalette und das manuelle Plasmaschneiden siehe unseren Kompletter Leitfaden zum Plasmaschneiden.

Das Problem beim Schneiden von Streckmetall mit einem Standard-Plasmaschneider

Beim Schneiden von massiven Blech mit einem Plasmaschneider bleibt der Lichtbogen während des gesamten Schneidvorgangs in ständigem Kontakt mit dem Werkstück. Der Lichtbogen ist stabil, der Verschleiß in normalem Maße und die Schnittqualität ist gleichbleibend.

Streckmetall (auch als Gitter, Gittergewebe oder Roste bezeichnet) unterscheidet sich. Das Material weist offene Hohlräume zwischen den Metallsträngen auf. Während sich der Brenner über die Oberfläche bewegt, verliert der Lichtbogen jedes Mal den Kontakt zum Metall, wenn er einen Spalt überquert, und muss sich dann beim Erreichen des nächsten Metallstrangs wieder entzünden.

Bei einem Standard-Plasmaschneider ohne Gittermodus entstehen dadurch mehrere Probleme:

• Lichtbogenlöschung – der Lichtbogen erlischt in den Spalten und muss an jedem Strang neu gezündet werden. Bei hohen Schnittgeschwindigkeiten hat die Maschine Schwierigkeiten, den Lichtbogen kontinuierlich aufrechtzuerhalten, was zu Fehlschnitten und unvollständiger Trennung der Stränge führt.
• Übermäßiger Verschleiß – jeder Lichtbogenneustart belastet Elektrode und Düse zusätzlich. Das Schneiden von Streckmetall ohne Gittermodus kann die Standzeit der Verschleißteile drastisch reduzieren – manchmal um 50 % oder mehr im Vergleich zum Blechschneiden.
• Instabiler Lichtbogen und schlechte Schnittqualität – der wiederholte Ein-/Ausschaltzyklus erzeugt einen ungleichmäßigen Lichtbogen, der zu ausgefransten Schnittkanten und Spritzern führt.
• Maschinenstress – wiederholte Lichtbogenneustarts erzeugen Spannungsspitzen, die den Verschleiß der Netzteilkomponenten im Laufe der Zeit erhöhen.

Was ist der Gittermodus?

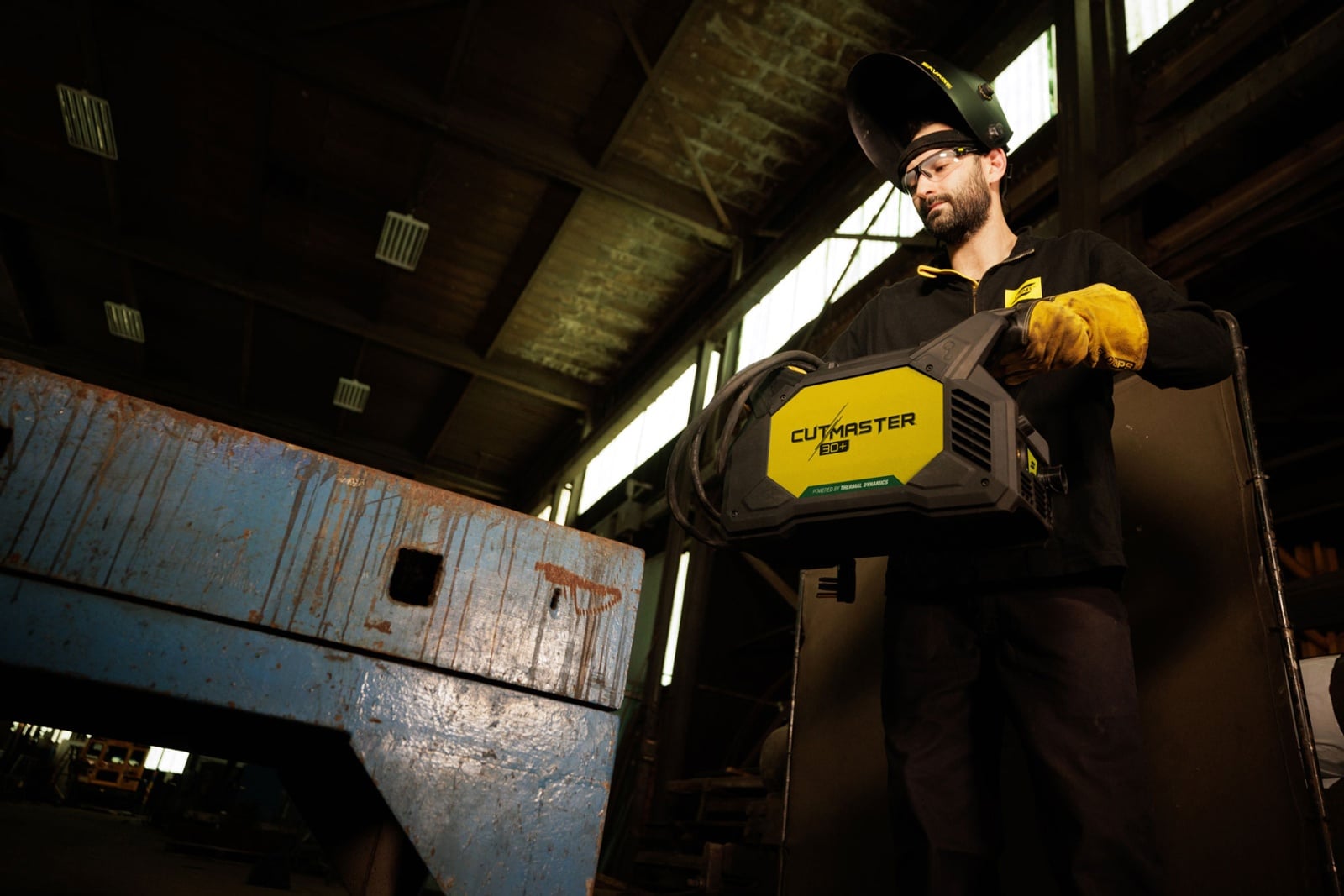

Der Gittermodus ist ein spezieller Betriebsmodus, der bei allen drei ESAB Cutmaster-Modellen – dem 30+, 50+ und 70+ – verfügbar ist. Wenn aktiviert, ändert die Maschine, wie sie den Plasma-Lichtbogen handhabt, wenn der Kontakt zum Werkstück verloren geht.

Im normalen Blechschneidmodus muss der Bediener, wenn der Lichtbogen erlischt, den Auslöser loslassen und erneut drücken, um den Lichtbogen neu zu starten. Im Gittermodus hält die Maschine den Pilotlichtbogen in den Spalten zwischen den Streifen automatisch aufrecht und überträgt den Schneidlichtbogen sofort wieder, sobald sie erneut leitfähiges Material erkennt. Dies wird manchmal als automatische Startwiederholung des Pilotlichtbogens bezeichnet.

Das Ergebnis:

• Der Lichtbogen wird bei Erreichen jedes neuen Metallstreifens sofort wiederhergestellt, ohne dass der Bediener eingreifen muss.
• Der Brenner bewegt sich kontinuierlich über das Streckmetall, ohne anzuhalten.
• Die Lebensdauer der Verschleißteile wird erhalten, da der Lichtbogen nicht bei jedem Spalt vollständig erlischt und neu zündet – der Pilotlichtbogen wird zwischen den Metallstreifen mit reduzierter Leistung aufrechterhalten.
• Die Schnittqualität ist sowohl an den Metallstreifen als auch an den Übergangsstellen gleichmäßig.

Wann sollte der Gittermodus verwendet werden?

Schalten Sie in den Gitterschneidmodus, wenn Sie Material mit Spalten oder Hohlräumen schneiden, über die der Lichtbogen während des Schneidens hinweggeht. Typische Anwendungen sind:

• Streckmetall / Rautengeflächt – die häufigste Anwendung für den Gittermodus. Weit verbreitet bei der Herstellung von Laufstegen, Plattformen, Schutzvorrichtungen, Sichtblenden und Gittern.
• Stabgitterroste und Bodenroste – geschweißte oder verpresste Stabgitterroste aus Stahl für Industrieböden, Treppenstufen und Abflussabdeckungen
• Maschendrahtzaun — gelegentliches Zuschneiden von Maschendrahtzaunfeldern
• Lochblech – Blech mit einem regelmäßigen Lochmuster. Der Lichtbogen erlischt über jedem Loch, daher gilt der Gittermodus.
• Gestapelte Blech mit Zwischenräumen — Durchtrennen mehrerer Materialschichten mit Luftspalten dazwischen
• Fugenhobeln — Einige Bediener nutzen auch den Gittermodus zum Fugenhobeln, da dieser den Pilotlichtbogen aufrechterhält, wenn der Brenner kurzzeitig vom Grundwerkstoff weggeführt wird.

Wann sollte man im normalen Blechmodus bleiben?

Für alle Schneidarbeiten an massiven Blech – einschließlich unlegiertem Stahl, nichtrostendem Stahl, Aluminium und allen durchgehenden massiven Oberflächen – verwenden Sie den normalen Blechmodus. Bei massiven Werkstoffen bietet der Gittermodus keine Vorteile und es wird etwas mehr Energie benötigt, um den Pilotlichtbogen zwischen den Strängen aufrechtzuerhalten.

So schalten Sie bei der Cutmaster-Reihe zwischen Blech- und Gittermodus um

Die Umschaltung zwischen dem normalen Schneidemodus und dem Gittermodus bei den Cutmaster 30+, 50+ und 70+ dauert nur Sekunden und erfordert außer der Modusauswahl selbst keine Werkzeuge oder Einstellungsänderungen.

1. Drücken Sie die Modusauswahltaste auf dem TFT-LCD-Anzeigefeld.
2. Verwenden Sie den handschuhfreundlichen Knebel, um zur Option „Schneidmodus“ zu navigieren.
3. Wählen Sie im Menü den Modus Gitterrost (Streckmetall) aus – das Anzeigefeld bestätigt den aktiven Modus.
4. Schneiden Sie wie gewohnt – die Maschine übernimmt die automatische Wiederzündung des Lichtbogens über Spalten hinweg.
5. Um zum Blechschneiden zurückzukehren, navigieren Sie zurück zum Modusmenü und wählen Sie Normal

Die Modusauswahl ist direkt vom Hauptanzeigefeld zugänglich. Sie müssen weder das Gerät ausschalten noch irgendwelche anderen Einstellungen justieren. Schweißstrom, Luftdruck und Brennereinstellungen werden zwischen den Betriebsmodi übernommen.

Tipps zum Schneiden von Streckmetall und Gitterrosten

• Verwenden Sie den Gittermodus – immer – auch wenn Sie bei Streckmetall kurze Schnitte vornehmen müssen, verlängert der Gittermodus die Lebensdauer der Verschleißteile erheblich. Es gibt keinen Grund, es nicht zu benutzen.
• Halten Sie eine gleichmäßige Fahrgeschwindigkeit ein — Wenn Sie zu langsam über Streckmetall fahren, entsteht Wärme an den einzelnen Stegen, was dünneres Material verziehen kann. Halten Sie den Brenner in gleichmäßigem Tempo in Bewegung.
• Halten Sie den Abstand konstant — der Abstand zwischen Brenner und Werkstück beeinflusst, wie zuverlässig der Lichtbogen über Spalten hinweg wieder übertragen wird. Verwenden Sie den Standardabstand für Ihren Verbrauchsmaterialtyp und halten Sie ihn während des gesamten Schneidvorgangs bei.
• Vor längeren Schneidvorgängen auf Rosten sollten die Verschleißteile überprüft werden — Obwohl der Gittermodus den Verschleiß im Vergleich zum Standardmodus deutlich reduziert, ist das Schneiden von Streckmetall immer noch anspruchsvoller als das Schneiden von Blechen. Starten Sie mit neuen oder nur leicht gebrauchten Verbrauchsmaterialien für längere Schneideinsätze an Gitterrosten.
• Die Luftqualität ist wichtig – saubere, trockene Druckluft ist beim Schneiden von Gitterrosten genauso wichtig wie beim Schneiden von Blechen. Feuchtigkeit in der Druckluftzufuhr stört den Pilotlichtbogen und führt zu ungleichmäßiger Wiederzündung über die Spalten hinweg.
• Stützen Sie das Material — Streckmetall und Gitterroste können sich beim Schneiden verbiegen und bewegen. Fixieren Sie das Werkstück sicher, um einen gleichmäßigen Abstand während des Schnitts zu gewährleisten.

Gittermodus und Lebensdauer der Verschleißteile: Die Zahlen

Der Einfluss des Gittermodus auf die Lebensdauer der Verschleißteile bei Streckmetall ist erheblich. Ohne Gittermodus führt jeder Spaltübergang zu einem vollständigen Erlöschen und Wiederanzünden des Lichtbogens – die gleiche Belastung für die Elektrode wie beim Beginn eines neuen Schnitts. Bei einem typischen Streckmetallschneidvorgang mit Hunderten von Spalten pro Meter Schnittlänge entspricht dies einem Elektroden- und Düsenverschleiß, der in einem Bruchteil der normalen Lebensdauer beim Blechschneiden auftreten würde.

Bei aktiviertem Gittermodus wird der Pilotlichtbogen zwischen den Stegen aufrechterhalten. Der Elektroden-Hafnium-Einsatz und die Düse sind nicht an jedem Spalt der gleichen Wiederanlaufbelastung ausgesetzt. Die ESAB Cutmaster Black Series Verschleißteile sind für eine verlängerte Lebensdauer in allen Schneidmodi ausgelegt – und die Kombination von Black Series Verbrauchsmaterialien mit aktiviertem Gittermodus bietet Ihnen die bestmögliche Haltbarkeit der Verschleißteile bei Streckmetallarbeiten.

Gittermodus der ESAB Cutmaster-Serie

Der Gittermodus mit automatischer Startwiederholung ist bei allen drei Cutmaster-Modellen serienmäßig verfügbar:

• Cutmaster 30+ — Gittermodus über TFT-LCD-Display zugänglich. Ideal für leichtere Streckmetalle und Drahtgewebe bis zu einer Strangstärke von 10 mm.
• Cutmaster 50+ — Gittermodus mit automatischer Startwiederholung. Bewältigt schweres Gitterrost und Streckmetall mühelos bei einer Ausgangsleistung von 50 A.
• Cutmaster 70+ — Gitterrost-Schneidmodus mit automatischer Startwiederholung. Für schwere Gitterroste, Industrieböden und alle Hochvolumen-Anwendungen beim Schneiden von Streckmetall.

Alle drei Modelle verfügen außerdem über eine automatische Luftspülung nach dem Schneiden, die den Brenner kühlt und die Lebensdauer der Verschleißteile nach dem Loslassen des Tasters verlängert – ein weiteres Merkmal, das Ihnen bei Gitterrost-Schneidarbeiten zugutekommt, bei denen der Brenner an den Kanten der Blech häufig anhält und wieder ansetzt.

Wenden Sie sich an einen ESAB-Spezialisten , wenn Sie Fragen zum richtigen Cutmaster-Modell für Ihre Schneidanwendung für Streckmetall oder Gitterroste haben.
