Guida completa per il taglio al plasma: manuale e CNC

Che siate acquirenti alle prime armi alla ricerca di un plasma portatile affidabile o professionisti della lavorazione dei metalli che tagliano metallo ogni giorno, il taglio al plasma è uno dei sistemi più rapidi, versatili ed economici per tagliare metallo conduttivo. Questa guida illustra tutto ciò che è necessario sapere: dal funzionamento del taglio al plasma, alla scelta della macchina da taglio al plasma manuale più adatta alla propria applicazione, alla comprensione della selezione del gas, al raggiungimento della migliore qualità di taglio e a quando un sistema CNC è più indicato.

Cos'è il taglio ad arco al plasma?

Il plasma è il quarto stato della materia: un gas ionizzato surriscaldato che conduce elettricità. Nel taglio al plasma, un gas compresso (tipicamente aria, azoto o ossigeno) viene forzato attraverso un piccolo ugello di rame dove entra in contatto con un elettrodo e si ionizza, generando un arco di plasma. Questo arco elettrico raggiunge temperature superiori a 20.000 °C, sufficientemente elevate da fondere quasi istantaneamente qualsiasi metallo elettricamente conduttivo.

Il processo funziona in questo modo:

1. Il gas compresso viene immesso nella torcia
2. Un arco elettrico ionizza il gas in plasma
3. Il getto di plasma fonde il metallo nel punto di taglio.
4. Il flusso di gas ad alta velocità soffia via il materiale fuso, lasciando un bordo pulito

A differenza del taglio ossiacetilenico, che si basa su una reazione di ossidazione chimica e funziona solo sull'acciaio al carbonio, il taglio al plasma funziona su tutti i metalli conduttivi, compresi l'acciaio inossidabile e l'alluminio, rendendolo molto più versatile in un ambiente di fabbricazione reale.

Principali vantaggi del taglio al plasma

• Taglia tutti i metalli elettricamente conduttivi: acciaio al carbonio, acciaio inossidabile, alluminio, rame, ottone, titanio e molto altro.
• Non è necessario alcun preriscaldamento: iniziate a tagliare immediatamente, risparmiando tempo prezioso sul lavoro.
• Eccellente qualità di taglio su materiali con spessore fino a 50 mm, con capacità massima fino a 150 mm sui sistemi più potenti.
• Notevolmente più veloce del taglio ossiacetilenico su materiali di spessore sottile e medio.
• Solco di taglio più stretto rispetto al taglio ossiacetilenico, con minore spreco di materiale e zona termicamente alterata ridotta.
• Le unità portatili possono essere utilizzate ovunque sia disponibile un'alimentazione elettrica e aria compressa.
• Più sicuro dell'ossicombustione — non richiede lo stoccaggio di gas esplosivi.

Taglio al plasma manuale: lo strumento giusto per la maggior parte dei fabbricatori.

Per la maggior parte delle officine di fabbricazione, delle squadre di manutenzione, dei cantieri edili e degli operatori del metallo, una tagliatrice al plasma manuale (a mano) è lo strumento giusto. È portatile, veloce da installare, semplice da usare e in grado di tagliare tutto, dalle lamiere sottili alle lamiere di acciaio strutturale, il tutto con un'unica macchina che può essere portata ovunque il lavoro richieda.

Il taglio al plasma manuale è ideale per:

• Officine di fabbricazione — staffe, telai, lamiera di base, componenti personalizzati e taglio di profili
• Manutenzione e riparazione — rimozione della lamiera danneggiata, sblocco dei dispositivi di fissaggio, taglio di sezioni per la riparazione
• Costruzioni e strutture in acciaio — rifilatura di travi, lamiere di pavimento e tubi in loco
• Automotive — pannelli della carrozzeria, lavori al telaio, fabbricazione di scarichi
• Macchinari agricoli — riparazioni e modifiche sul campo o in officina
• Lavorazione generale dei metalli — qualsiasi applicazione in cui i tagli sono vari, unici o devono essere eseguiti in loco

Scegliere la macchina plasma manuale giusta

Il fattore più importante nella scelta di una macchina per taglio al plasma manuale è quello di abbinare l'amperaggio di uscita della macchina allo spessore del materiale che si taglia più frequentemente. Una macchina con un amperaggio più elevato taglia materiali più spessi, ma costa anche di più e in genere assorbe più energia dall'alimentazione. Per la maggior parte delle applicazioni in officina e in cantiere, la risposta si trova in una di queste tre gamme: lavorazione leggera, uso versatile di gamma media o uso intensivo in officina.

• Tipo di materiale e spessore: l'acciaio al carbonio, l'acciaio inossidabile e l'alluminio vengono tagliati a velocità leggermente diverse. Abbina la capacità di taglio nominale della macchina al materiale che tagli più spesso, non allo spessore massimo che potresti dover tagliare occasionalmente.
• Ciclo di lavoro — la percentuale di tempo in cui la macchina può tagliare ininterrottamente prima di dover raffreddarsi. Per un utilizzo occasionale, un ciclo di lavoro del 60% è sufficiente. Per il taglio continuo in produzione, cerca cicli di lavoro più elevati o un'unità più potente con maggiore margine operativo.
• Alimentazione — la maggior parte delle unità portatili funziona con alimentazione monofase a 230 V, il che le rende compatibili con una normale rete elettrica di officina o di cantiere. Alcuni modelli con amperaggio più elevato anche offrono un ingresso trifase per prestazioni migliorate.
• Alimentazione dell'aria — Il taglio al plasma richiede aria compressa pulita e asciutta. L'umidità nell'aria compressa è la causa principale della scarsa qualità del taglio e dell'usura prematura dei consumabili. Utilizzare sempre un filtro e un essiccatore in linea di qualità.
• Portabilità — se lavori in loco o sposti regolarmente la macchina, il peso e il design della maniglia sono importanti. Cercate un alloggiamento resistente alle intemperie e una macchina che possiate trasportare comodamente sul luogo di lavoro.
• Durata dei materiali di consumo — i materiali di consumo a lunga durata riducono significativamente i costi di esercizio e i tempi di inattività. Alcune macchine sono progettate per sistemi di materiali di consumo di alta qualità che durano molto più a lungo rispetto agli elettrodi e alle punte standard.

ESAB Cutmaster+ Taglio al plasma manuale per ogni applicazione

La gamma completa ESAB Cutmaster+, fondata sull’eredità di Thermal Dynamics, uno dei nomi più affidabili nel settore del taglio al plasma, offre una gamma completa di macchine manuali per il taglio al plasma, dalla lavorazione leggera fino agli impieghi gravosi in officina e in cantiere. Ogni Cutmaster+ condivide gli stessi principi fondamentali di progettazione: valori reali di capacità di taglio, la torcia SL60 1Torch^® all’avanguardia per una maneggevolezza ergonomica e consumabili Black Series a lunga durata che riducono i costi di esercizio.

Cutmaster 30+

Compatta e leggera, la Cutmaster 30+ è un plasma professionale entry-level ideale per lavori di fabbricazione leggera, Automotive, HVAC e manutenzione. Funziona con alimentazione monofase standard da 230 V, senza bisogno di alimentazioni speciali.

• Fori/capacità di taglio: 10 mm |  Taglio massimo: 16 mm |  Uscita: 30 A
• Alimentazione: Monofase 230V con rilevamento automatico della tensione
• Display LCD TFT da 4,3" • SL60 1Torch^® con funzione 2T/4T • Consumabili Black Series inclusi

Visualizza Cutmaster 30+ ›

Cutmaster 50+

La Cutmaster di fascia media, versatile e il modello più popolare tra le Cutmaster per officine di fabbricazione e professionisti del settore. Con una capacità di taglio di 25 mm e una portabilità che consente di utilizzarla anche in cantiere, è in grado di gestire la stragrande maggioranza delle operazioni di taglio professionali.

• Capacità di perforazione/taglio: 16 mm / 25 mm |  Massima separazione: 32 mm |  Uscita: 50 A al 60% di ciclo di lavoro
• Alimentazione: Monofase o trifase 400V
• Display LCD TFT da 4,3" • SL60 1Torch® con funzione 2T/4T • Interfaccia CNC a 14 pin integrata per taglio semiautomatico con MechPak opzionale

Visualizza Cutmaster 50+ ›

Cutmaster 70+

Il modello ad alta potenza per ambienti esigenti: lamiere pesanti, strutture in acciaio, edilizia e manutenzione industriale. 70 Amp di potenza di taglio in un pacchetto portatile e resistente alle intemperie, che può essere portato ovunque il lavoro richieda.

• Capacità di perforazione/taglio: 20 mm / 30 mm |  Capacità massima di separazione: 38 mm |  Uscita: 70 A al 50% di ciclo di lavoro
• Alimentazione: Monofase o trifase 400V
• Display LCD TFT da 4,3" • SL60 1Torch^® con funzione 2T/4T • Interfaccia CNC a 14 pin integrata con divisore di tensione

Visualizza Cutmaster 70+ ›

Serie Cutmaster+ — Confronto delle specifiche tecniche

Ottenere la qualità di taglio ottimale con una macchina al plasma manuale

Con la tecnica corretta, una tagliatrice al plasma manuale produce tagli netti e privi di scorie che richiedono minima rifinitura. Le variabili chiave da controllare sono la velocità di taglio, la distanza di sicurezza, la qualità dell'aria e le condizioni dei consumabili.

• velocità di avanzamento — questa è la variabile più importante da regolare correttamente. Muovendosi troppo lentamente si provoca un eccessivo accumulo di scorie sul lato inferiore del taglio e un solco di taglio troppo ampio. Muovendosi troppo velocemente si ottiene un taglio incompleto o un eccessivo arrotondamento del bordo superiore. La velocità corretta produce un taglio netto con una leggera inclinazione all'indietro dell'arco. Esegui prima una prova su un pezzo di scarto per trovare la velocità giusta per il materiale e l'impostazione dell'amperaggio.
• Distanza tra la torcia e il pezzo (standoff) — mantenere la corretta distanza è fondamentale per la qualità del taglio. Se si è troppo vicini, si rischia di danneggiare l'ugello; se si è troppo lontani, l'arco perde di precisione, producendo un taglio più ampio e irregolare. Per ottenere risultati uniformi, soprattutto nei tagli più lunghi, utilizzare, ove possibile, una guida distanziatrice o una punta per taglio a trascinamento.
• Angolo della torcia — mantenere la torcia perpendicolare alla superficie di lavoro per ottenere un bordo di taglio squadrato. Anche una minima inclinazione introduce una smussatura. Se hai bisogno di un bordo smussato, inclina deliberatamente e costantemente.
• Qualità dell'aria: umidità, olio o contaminazione nell'aria compressa degradano la qualità del taglio e riducono significativamente la durata dei materiali di consumo. Usare sempre un filtro per l'umidità e un essiccatore d'aria in linea. Ciò è particolarmente importante in loco, dove la qualità dell'aria compressa è spesso scadente.
• Condizione dei materiali di consumo: i materiali di consumo usurati o danneggiati sono la causa più comune di una scarsa qualità del taglio. Ispeziona regolarmente l'Unità elettrodo e le Punte di taglio e sostituiscile prima che si consumino completamente. I materiali di consumo della serie Cutmaster Black sono progettati per una maggiore durata, ma anche quelli di alta qualità si consumano nel tempo.
• Direzione di taglio — il lato più pulito del taglio è sempre a destra rispetto alla direzione di taglio. Quando si traccia un taglio, posizionare il pezzo in modo che il "lato buono" sia rivolto nella direzione desiderata.

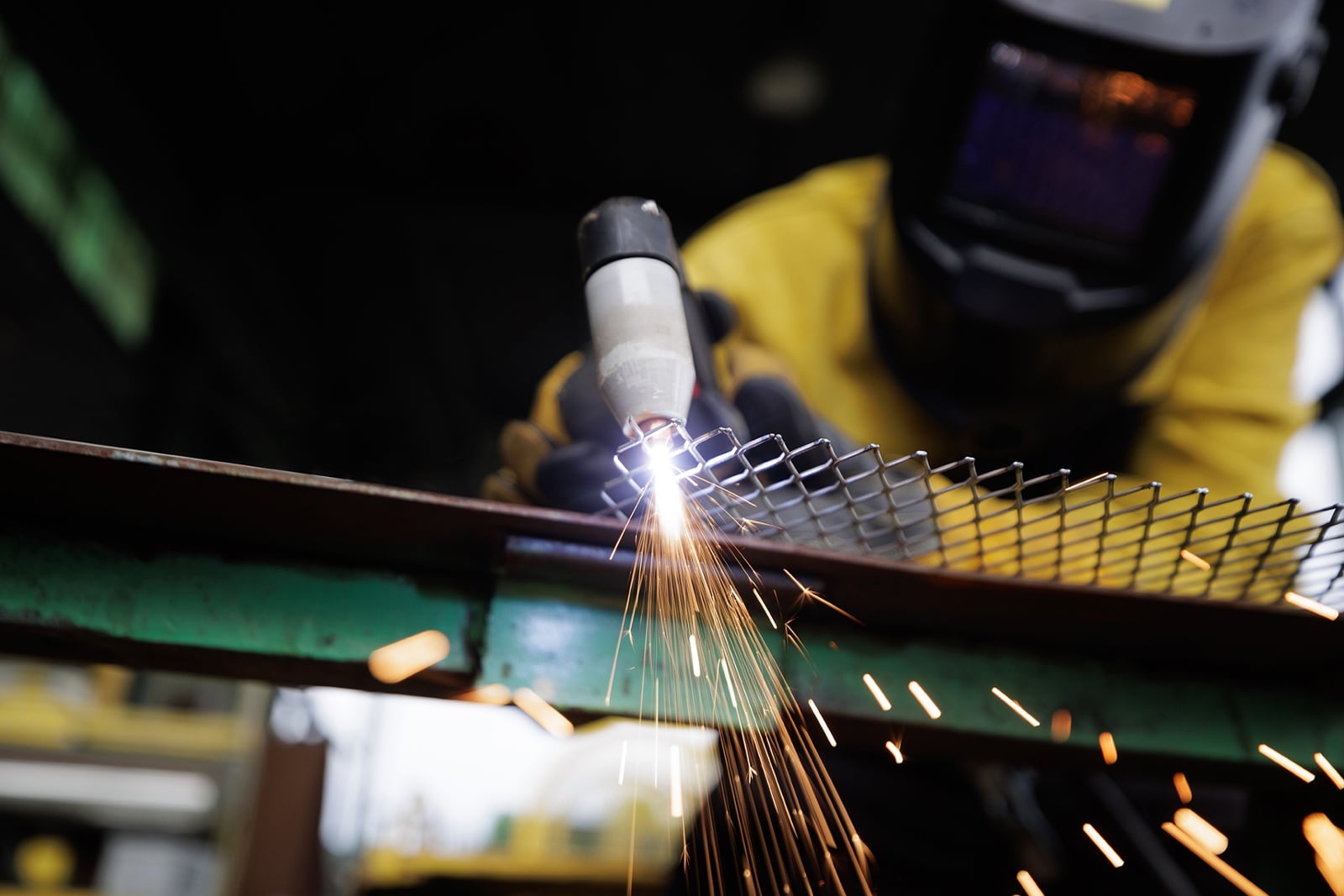

• Modalità di taglio griglia — quando si tagliano metallo espanso o grigliati, passare alla modalità di taglio griglia sui modelli Cutmaster 50+ e 70+. Ciò riduce l'Alimentazione quando l'arco si trova all'aria aperta tra i fili, prolungando significativamente la durata dei materiali di consumo.

Gas per il taglio al plasma manuale

La maggior parte delle macchine da taglio al plasma manuali, inclusa l'intera gamma Cutmaster, funziona ad aria compressa, il che le rende pratiche ed economiche da utilizzare. Capire quando potrebbe essere opportuno considerare l'utilizzo di altri gas aiuta a ottenere i migliori risultati con materiali diversi.

Aria compressa

L'aria compressa è il gas plasma standard per il taglio manuale e la scelta giusta per la stragrande maggioranza delle applicazioni. Offre un buon equilibrio tra velocità di taglio e qualità del taglio su acciaio al carbonio, acciaio inossidabile e alluminio. Il requisito fondamentale è aria pulita e asciutta: un filtro e un essiccatore in linea a due stadi rappresentano il miglior investimento possibile per garantire prestazioni costanti.

• Ideale per: tutti i materiali, tutte le applicazioni di taglio manuale
• Vantaggi: non sono necessarie bombole di gas, costi di gestione minimi, facile reperibilità ovunque
• Considerazioni: l'umidità deve essere rimossa — un essiccatore d'aria in linea e un filtro di qualità sono essenziali, non è un'opzione.

Azoto

L'azoto produce un bordo di taglio più netto rispetto all'aria compressa su acciaio inossidabile e alluminio, con una minore ossidazione sulla superficie di taglio. A volte viene utilizzato per il taglio manuale quando la qualità del bordo di taglio sui metalli non ferrosi è importante, ad esempio nella lavorazione dell'acciaio inossidabile per uso alimentare, dove lo scolorimento sul bordo di taglio è inaccettabile.

• Ideale per: acciaio inossidabile e alluminio, dove l'aspetto del bordo di taglio è fondamentale.
• Vantaggi: ossidazione dei bordi ridotta, superficie di taglio più pulita sui metalli non ferrosi
• Considerazioni: richiede fornitura e gestione di bombole; costi di esercizio più elevati rispetto all'aria

Materiali tagliabili al plasma

Il taglio al plasma funziona su qualsiasi metallo elettricamente conduttivo. I materiali più comunemente tagliati sono:

• acciaio al carbonio — il materiale più facile e veloce da tagliare al plasma. Tutti e tre i modelli Cutmaster gestiscono l'acciaio al carbonio su tutta la loro capacità di taglio, ottenendo risultati eccellenti.
• acciaio inossidabile — si taglia in modo netto con aria compressa o azoto. Leggermente più lento dell'acciaio al carbonio a parità di spessore. Per ottenere la migliore qualità di taglio sull'acciaio inossidabile, utilizzare azoto se l'applicazione lo richiede.
• alluminio — il plasma taglia bene l'alluminio con aria compressa, anche se la velocità di taglio è inferiore rispetto all'acciaio al carbonio a causa della maggiore conduttività termica dell'alluminio. Richiede un amperaggio maggiore rispetto all'acciaio al carbonio di spessore equivalente.
• Rame e ottone — possono essere tagliati al plasma, ma l'elevata conduttività termica li rende più difficili da tagliare. Riduci la velocità di taglio e utilizza materiali di consumo freschi.
• Altri metalli conduttivi — titanio, ghisa e altre leghe conduttive possono essere tutti tagliati al plasma. Alcune leghe speciali possono beneficiare della selezione di materiali di consumo specifici: contattare ESAB per ulteriori indicazioni.

Quando è più opportuno utilizzare il taglio al plasma CNC?

Una tagliatrice al plasma manuale è lo strumento ideale per la maggior parte delle applicazioni di lavorazione dei metalli e in cantiere. Tuttavia, se il tuo lavoro prevede regolarmente una delle seguenti attività, vale la pena considerare un tavolo CNC al plasma:

• Parti ripetute: se devi tagliare lo stesso profilo o la stessa forma molte volte, un sistema CNC elimina la variabilità, riduce i tempi di tracciatura e garantisce una precisione dimensionale costante su ogni pezzo.
• Profili complessi — curve, profili con molteplici caratteristiche, fori e intagli difficili da tagliare con precisione a mano sono facili da realizzare su un tavolo CNC.
• Elevato volume — se il taglio rappresenta un collo di bottiglia nella produzione, un tavolo CNC che lavora a velocità programmate con ottimizzazione del nesting riduce significativamente gli sprechi di materiale e aumenta la produttività.
• Fori di qualità per bulloni — il plasma portatile non è in grado di produrre fori di qualità per bulloni. I sistemi CNC con tecnologia per fori di precisione possono farlo.

Per le officine che cercano una soluzione intermedia tra manuale e CNC completo, entrambi i modelli Cutmaster 50+ e 70+ includono un'interfaccia CNC a 14 pin preinstallata. Abbinato all'accessorio opzionale ESAB MechPak per il taglio rettilineo, può essere utilizzato per il taglio semiautomatico rettilineo e circolare, un pratico passo avanti rispetto al taglio a mano libera senza dover investire in un banco CNC completo.

Per il taglio al plasma CNC completo, la gamma di tavoli CNC Columbus e i sistemi a portale di ESAB offrono soluzioni scalabili per ogni ambiente di produzione. Consulta la nostra guida alla scelta di una macchina da taglio al plasma CNC.

Taglio al plasma vs. altri processi di taglio

Il taglio al plasma è il metodo di taglio più versatile ed economico per la maggior parte dei produttori. Ecco un confronto con le alternative

Operazioni preliminari

Se siete pronti a scegliere la vostra prossima macchina per il taglio al plasma, gli specialisti di ESAB sono a vostra disposizione per aiutarvi a trovare la Cutmaster+ più adatta alle vostre esigenze: che si tratti della Cutmaster 30+, leggera e versatile, ideale per lavorazioni leggere e lavori in cantiere, della Cutmaster 50+, professionale polivalente, perfetta per officine e lavori generici, o della Cutmaster 70+ ad alte prestazioni, ideale per ambienti di lavorazione gravosi e impegnativi.

Cutmaster 30+  |  Cutmaster 50+  |  Cutmaster 70+

Oppure contatta uno specialista ESAB per discutere della tua applicazione di taglio e ottenere il sistema più adatto alle tue esigenze.
